本检修指南适用于单单元IGBT的65型机，与本机类似的200机，300机均可参照执行。
　　一．检查全部接线是否牢固？
　　方法：观察母线与螺钉结合部位是否有松动和跳火的痕迹，用扳手紧固，插头部份，将插头拔出后，将线头一一拧紧，接地线采用＞4mm2多股铜线。
　　二．检查输出电压是否正确？

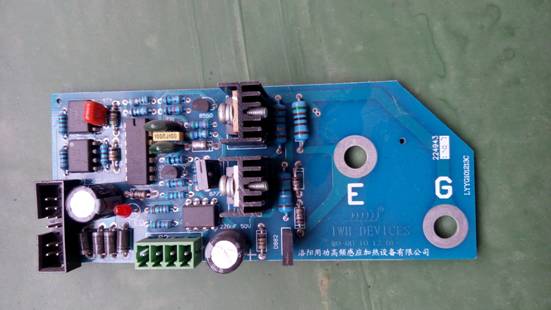

　　1.检查驱动/触发板

图-1

　　（1）用万用表电压档测量E--G之间的电压
　　封锁电压：-5V
　　导通电压：+4.2V∽4.5v之间
　　即视为此板工作正常

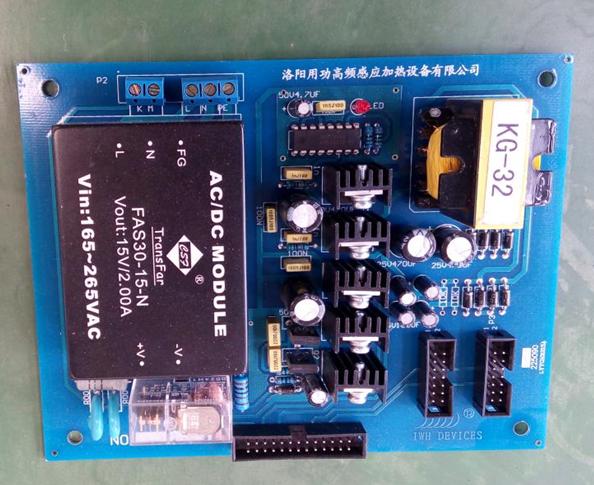

　　2.检查电源板
　　（1）检查电源板的工作电压是否在220V之内。
　　（2）1#/2#/3#插头与插座的牢固接紧.

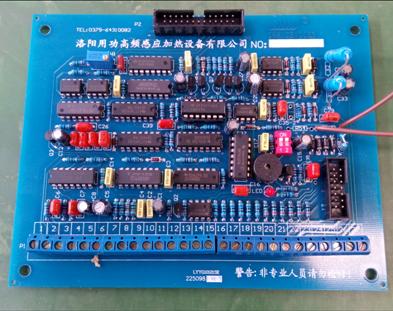

　　3.检查主板

图-3

　　接线端子的功能如下：
　　1号与5号调功电位器
　　2号与3号外控按钮停止加热电源柜。
　　3号与4号外控按钮启动加热电源柜。
　　6号与21号与振荡电流表相接。
　　9，10，11号与振荡电流表相接。
　　12号与14号温度控制开关
　　17号与18号水压开关
　　19号与20号电流反馈线圈
　　22，24，26过流传感器。

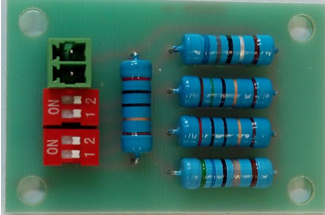

　　4.检查吸收板
　　上吸收板的正极与1号IGBT的集电极C相接。同时与快速恢复二极管的正极相接。
　　上吸收板的负极与2号IGBT的发射极2E2相接。下吸收板的正极与3号IGBT的集电极C相接。
　　下吸收板的负极与4号IGBT的发射极4E4相接。

图-4

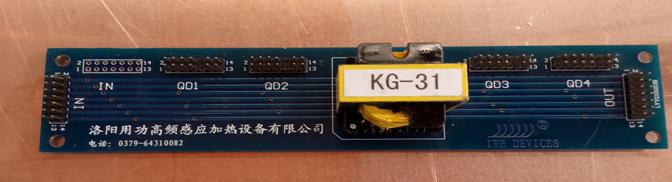

　　5.检查脉冲触发分配板

图-5

　　输入端（IN）接插是否牢固输出端（OUT）接插是否牢固
　　Q1，Q2，Q3，Q4的插针顺序必须保证不能错位，更不能插偏。
　　三．检查关键元件
　　不通电进行检查下列元件的正向压降。
　　1.检查IGBT
　　红表笔接发射极E，黑表笔接集电极C，正向压降为323mv左右。
　　2.检查主回路整流桥LP。

　　红表笔接-，黑表笔依次接A，B，C，正向压降为380mv左右。
　　黑表笔接+，红表笔依次接A，B，C，正向压降为380mv左右。四．检查关键部位的电压
　　拆除主回路整流桥的正负极。（凡检查电信号，都必须执行本规定。）
　　1.检查主回路电源电压。
　　要特别注意：
　　（1）．上电前，用蜂鸣器档检查主回路，是否有短路现象？
　　（2）．表笔的接插孔位置和档位。
　　依次接A-B，B-C，C-A的电压，应在370V-410V之间。
　　2.检查触发板上IGBT的反向封锁电压。
　　红表笔接控制极G，黑表笔接IGBT上的发射极E，电压应在-5V之间。
　　3.检查主板工作频率，如高于感应器工作频率，应调整主板W1电位器，使主板频率下移至感应器频率之下。
　　五．检查冷却水系统
　　1.检查水压
　　水压应在0.5MPA-1.0MPA之间。
　　2.调整水压开关
　　拧动水压开关中间螺丝，将水压调整在0.4kgl/cm2的位置。
　　3.检查水流方向：规定蓝颜色进水，红颜色出水。
　　主机：蓝颜色表示为进水，红颜色表示为出水。
　　变压器：左进水，右出水。
　　感应器：要特别注意进出水方向。
　　4.检查水质
　　水质清洁，无污染，水面上无杂物。

焊缝退火设备操作与维修指南

1. 开机检查电源是否正常，感应加热电源柜，冷却塔，操作台上电源指示灯是否有正常的显示。
   　　2.检查三相电源的线电压正常值为380V。相电压为220V。
   　　3.观察感应加热控制柜上的指示灯是否正常。
   　　4.检查柜内风机是否正常运转。
   　　5.注重检查各循环水路是否有漏水或松动的现象须紧固之。
   　　6.检查氮气阀门和氢气阀门有无漏气现象。
   　　7.检查电源加热柜内各元件的正常与否。（1）交流电源380v经整流模块输出为550V直流电压。（2）IGBT和电热电容器的冷却水路是否通畅接口部位是否有松动等现象。
   　　8.检查三相交流接触器的下输出端子是否有380V。
   　　9.加热功率不能达到要求时，（1）先检查功率调节电位器是否正常。

　　（2）再检查功率调节板的开关位置是否在ON的位置。

　　10.正常工作状态下停机，先将功率调节旋钮逆时针退回到零状态后，再将停止/复位按钮按下设备停止工作。

不锈钢光亮固溶退火设备操作与维修指南

　　一．设备工作前，先打开两台水泵阀门，启动冷却水水泵。注重检查冷却水的进水和回水是否正常，可观察水压表和流量计的指示是否在正常的范围之内。待正常后合上加热柜电源开关，打开加热机面板控制电源开关，功率调节旋钮逆时针***小位置。若面板指示正常，表明加热电源柜工作正常，处于待机状态。
　　二．在每次开机前都要认真的检查氮气，氢气阀门的密闭状态，是否漏气或关不严，发现立即进行处理。
　　三．制管机的启动，要严格按照焊缝的焊接质量要求来进行，发现钢管上有夹渣，焊接熔孔应停止加热机工作。以防引起氢气泄露而产生失火或爆炸。
　　四．电器柜和机床本体应有良好地接地，以确保正常使用中的人身安全。
　　五．每次开机前应检查气保装置密封达到要求，方可开机进行加热处理的工作。
　　六．开机前检查汽保装置内石墨体干燥程度是否符合加工要求。如有问题要及时处理。
　　七．通入氮气或氩气前关闭点火阀门，空气排空后通入氩气，稍后打开点火阀门之合适位置，通氢时间到了以后点火，启动设备开始工作。
　　八．此设备的操作需谨慎，易引起火灾和爆炸，严格遵守操作规程及注意事项。

履带式不锈钢管光亮退火炉操作与维修指南

　　一．开机前，请先检查水路，电路，气路是否正常，管道密封是否良好。
　　二．打开氨分解气路阀门，启动加热机对炉子进行预热（小电流升温）观察氨分解压力表的数值在0.2-0.3之间。
　　三．当温控仪表的温度显示在1000℃时，启动水泵，网带电机，缓慢加大进气量此时观察压力表指示在0.5-0.6之间。
　　四．及时调整加热电源的工作状态，投入PID温度控制，使温度基本保持恒定。
　　五．一个小时后，放入工件，网带运行速度控制在18-25米/小时之间。网带速度的快慢是由变频器所控制，因此在试运行期间观察变频器工作是否正常。
　　六．设备停止运行时，请先关闭加热机，待炉温下降微红时，关闭氨分解。待工件全部出炉后，停止网带的运行，一个小时后，关闭水泵。
　　七．维修时的注意事项：检查氨分解装置各阀门是否灵活，是否有接头/口松动的现象，观察压力表是否起到指示压力的作用，此项很关键。
　　八．加热电源的维修另有专门介绍。
　　九．网带炉附近严禁吸烟。
